Wentylacja przemysłowa

Czym różni się wentylacja przemysłowa od zwykłej?

Punktem odniesienia. W biurze wentylację projektuje się pod ludzi: tyle powietrza, żeby stężenie dwutlenku węgla nie rosło i żeby było czym oddychać. W zakładzie produkcyjnym powietrze obsługuje proces – odbiera ciepło od maszyn, usuwa opary, pyły i wilgoć ze stanowisk, utrzymuje kierunek przepływu między strefami i czasem decyduje o tym, czy produkt spełnia wymagania.

To zmienia wszystko: bilans, sposób rozprowadzenia powietrza, klasę filtracji i to, co się dzieje, kiedy instalacja stanie. Dlatego wentylacji przemysłowej nie da się policzyć krotnościami wymian z tabeli.

Rodzaje wentylacji, które wykonujemy

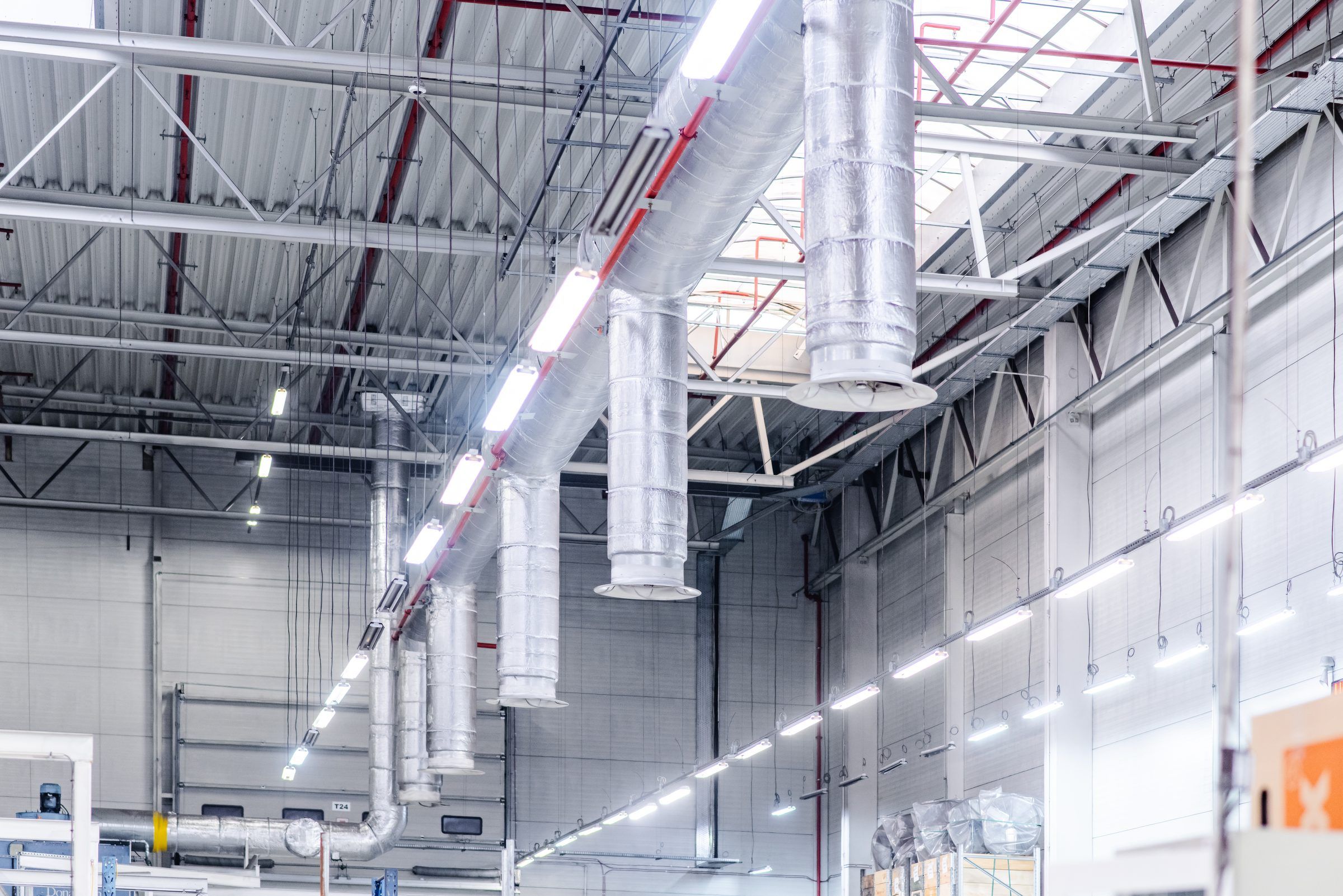

• Wentylacja ogólna – wymiana powietrza w całej hali albo w wydzielonej strefie. Decyduje o niej nie tyle wydajność central, co rozprowadzenie: powietrze ma trafić tam, gdzie pracują ludzie i maszyny, a nie pod dach. Tak pracuje wentylacja hali produkcyjnej Amiblu Poland.
• Wentylacja stanowiskowa i odciągi miejscowe – usuwanie zanieczyszczeń u źródła, zanim rozejdą się po hali. Zawsze tańsza w eksploatacji niż rozcieńczanie ich wentylacją ogólną.
• Wentylacja procesowa – powietrze jako element technologii: chłodzenie procesu, utrzymanie wilgotności, kierunek przepływu między strefami o różnych wymaganiach czystości.
• Wentylacja laboratoriów i dygestoriów – bilans nawiewu i wywiewu, utrzymanie podciśnienia względem korytarza, nawiew, który nie zaburza przepływu w oknie roboczym dygestorium. Przykład: biurowiec i laboratorium JagoPro w Jaworznie.
• Wentylacja pomieszczeń biurowych i socjalnych na terenie zakładu – zwykle z odzyskiem ciepła, często jako osobny układ obok instalacji produkcyjnej.

Z czego składa się instalacja

• Centrale wentylacyjne – nawiewne, nawiewno-wywiewne, z odzyskiem ciepła
• Sieć rozprowadzająca powietrze wraz z kształtkami i elementami regulacyjnymi
• Nawiewniki, wywiewniki, dysze dalekiego zasięgu, okapy i ramiona odciągowe
• Filtracja dobrana do rodzaju zanieczyszczeń
• Tłumiki akustyczne, przepustnice, klapy przeciwpożarowe
• Automatyka i sterowanie, wraz z punktami pomiarowymi potrzebnymi do regulacji

Elementy instalacji dobieramy i montujemy w ramach wykonawstwa – nie prowadzimy sprzedaży ani produkcji samych komponentów.

Jak dobieramy wydajność?

Nie z tabeli krotności, tylko z bilansu. Kolejność jest zawsze ta sama:

1. Zyski ciepła – od maszyn, oświetlenia, procesu, nasłonecznienia i ludzi, policzone dla realnego obłożenia hali, nie dla wartości katalogowych urządzeń.
2. Emisje – co powstaje na stanowiskach: pyły, opary, wilgoć, ciepło technologiczne. To decyduje, czy potrzebna jest wentylacja ogólna, odciąg miejscowy, czy oba naraz.
3. Wymagania procesu – temperatura, wilgotność, czystość powietrza, dopuszczalne kierunki przepływu.
4. Ograniczenia obiektu – wysokość hali, konstrukcja dachu, istniejące instalacje, dostępne moce przyłączeniowe.

Dopiero to daje wydajność i pozwala dobrać urządzenia. Kolejność odwrotna – najpierw urządzenie, potem uzasadnienie – kończy się instalacją, która pracuje, ale nie robi tego, po co powstała.

Wentylacja na czynnym zakładzie

Większość instalacji, które wykonujemy, powstaje na obiektach, które nie mogą się zatrzymać. Harmonogram układamy pod ruch produkcji: prace wymagające wyłączeń i przejść przez przegrody planujemy na postoje technologiczne, weekendy albo zmiany nocne, uzgodnione wcześniej ze służbami utrzymania ruchu. Kolejność montażu ustala się wtedy pod dostępność stref, a nie pod wygodę ekipy.

Najczęstsze pytania o wentylację przemysłową

Kiedy wystarczy wentylacja ogólna, a kiedy potrzebne są odciągi?

Jeśli zanieczyszczenie powstaje w konkretnym miejscu – przy spawaniu, szlifowaniu, kąpieli galwanicznej, dygestorium – taniej i skuteczniej jest usunąć je u źródła. Wentylacja ogólna rozcieńcza to, co i tak zdążyło rozejść się po hali, więc musi przetłoczyć znacznie więcej powietrza, żeby osiągnąć ten sam efekt. W praktyce najczęściej stosuje się oba układy równolegle.

Czy da się poprawić istniejącą instalację bez wymiany całości?

Często tak. Zaczynamy od pomiarów: bardzo wiele instalacji nie osiąga parametrów projektowych nie dlatego, że urządzenia są za małe, ale dlatego, że nigdy nie zostały wyregulowane albo zmieniło się przeznaczenie hali. Regulacja, wymiana nawiewników i korekta rozprowadzenia bywają tańsze o rząd wielkości niż nowa centrala.

Czy wentylacja musi mieć odzysk ciepła?

Tam, gdzie powietrze wywiewane jest czyste – w częściach biurowych, socjalnych, w wielu halach – odzysk zwraca się szybko i traktujemy go jako rozwiązanie domyślne. Przy powietrzu zanieczyszczonym albo agresywnym chemicznie dobiera się rozwiązania, które nie mieszają strumieni, albo rezygnuje z odzysku świadomie.

Ile powietrza potrzebuje hala produkcyjna?

Tyle, ile wynika z bilansu ciepła, wilgoci i zanieczyszczeń dla konkretnej hali – nie ma jednej wartości na metr kwadratowy. Orientacyjne krotności wymian z tabel opisują przeciętny obiekt, a hala z piecem, hala montażowa i magazyn o tej samej kubaturze potrzebują zupełnie innych ilości powietrza. Dlatego wydajność podajemy dopiero po bilansie, a przy istniejących obiektach – po pomiarach.

Jakie przepisy określają wentylację w zakładzie pracy?

Wymagania budowlane wynikają z warunków technicznych dla budynków, a wymagania dla stanowisk pracy – z przepisów BHP i wykazu najwyższych dopuszczalnych stężeń (NDS) czynników szkodliwych. W praktyce to NDS wyznaczają, jak skuteczna musi być wentylacja tam, gdzie powstają pyły i opary. Więcej o przepisach, które uwzględniamy w dokumentacji, piszemy przy projektowaniu instalacji HVAC.

Co dostaję na koniec?

Wyregulowaną instalację, pomiary wydajności w punktach pomiarowych, dokumentację powykonawczą, deklaracje i certyfikaty urządzeń oraz instruktaż dla obsługi. Zakres ustalamy w umowie.

Potrzebujesz wentylacji w swoim obiekcie?

Zajmujemy się zarówno samym projektem instalacji, jak i generalnym wykonawstwem – od dokumentacji po odbiory. Przykłady obiektów, na których pracowaliśmy, znajdziesz wśród naszych realizacji. Napisz do nas albo zadzwoń: +48 32 450 56 66.
